針對 TIC800H-ZK 導熱材料的熱阻抗專項測試順利完成，本次測試依據 ASTM D5470 標準，采用 LW-9389 測試儀開展系統檢測，旨在精準獲取該材料在不同厚度、不同壓力條件下的熱阻抗性能數據，為其后續應用場景選型與性能優化提供專業數據支撐。

    本次測試嚴格設定標準化條件，試樣統一裁切為 25.4*25.4mm 規格，熱極控溫穩定在 80℃，壓力測試區間覆蓋 10-100psi 主流應用范圍，共對 0.20mm、0.25mm、0.30mm、0.50mm 四種常見厚度的 TIC800H-ZK 材料進行了全壓力段檢測。

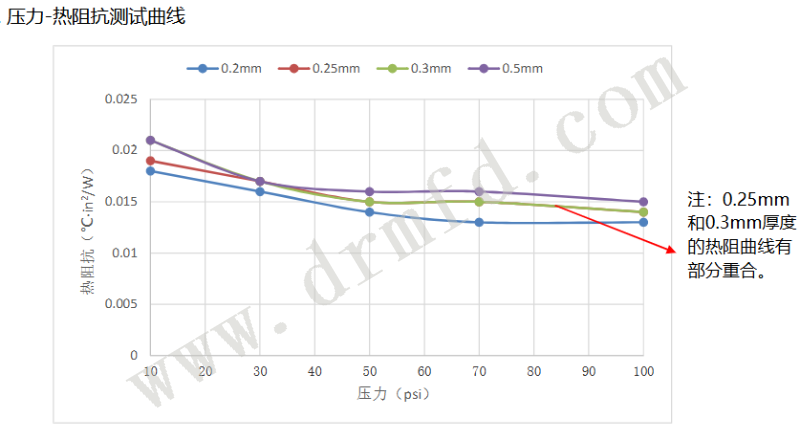

   測試結果顯示，TIC800H-ZK 導熱材料的熱阻抗表現與壓力呈現明顯的正相關特性，在各厚度規格下，隨著測試壓力從 10psi 逐步提升至 100psi，材料熱阻抗均呈持續下降趨勢，且在壓力提升至 70psi 后，熱阻抗變化趨于平緩，性能進入穩定區間，展現出該材料在高壓工況下的熱傳導穩定性。

從各厚度具體數據來看，0.20mm 厚度的 TIC800H-ZK 表現最為突出，在 10psi 時熱阻抗為 0.018℃?in2/W，70psi 時降至 0.013℃?in2/W，且 70psi 至 100psi 區間熱阻抗保持 0.013℃?in2/W 不變，是本次測試中熱阻抗數值最低的規格，適用于對熱傳導效率要求極高的薄型應用場景；0.25mm 厚度材料在 10psi 下熱阻抗為 0.019℃?in2/W，100psi 時降至 0.014℃?in2/W，整體性能均衡；0.30mm 厚度材料在 50psi 后熱阻抗穩定在 0.015℃?in2/W，與 0.25mm 厚度的熱阻曲線出現部分重合，為中等厚度應用場景提供了靈活的選型空間；0.50mm 厚度材料作為較厚規格，在 10psi 時熱阻抗為 0.021℃?in2/W，100psi 時降至 0.015℃?in2/W，在厚材品類中展現出良好的熱傳導性能，適用于對材料厚度有特定要求的工況。
